AIM Systems无损无接触膜厚测量仪
关于 AIM Systems
德国 AIM Systems 是专注无损非接触膜厚检测的高新技术企业，斩获德国 AMA 技术创新特别奖（传感及检测技术最高奖）。携手弗劳恩霍夫等科研机构，为工业产线与科研场景提供光热红外、太赫兹、多光谱系列涂层测厚解决方案，产品广泛应用于汽车、锂电、航空航天、科研等领域。
部分合作用户
AIM Systems三大核心技术
|
技术 |
原理 |
核心能力 |
|
1、专利光热红外 |
LED 调制光激励产生热波，热波信号延迟对应涂层厚度 |
点测 / 面扫描；不受工件颜色、温度、粉尘震动干扰；可测湿膜 + 干膜，防爆一区二区合规 |
|
2、太赫兹 TDS |
太赫兹波层间反射飞行时间差解析多层厚度 |
最多 8 层非金属涂层，量程最高 5mm |
|
3、MSS 多光谱扫描 |
多光谱光束界面反射，2D/3D 扫描成像 |
微米级测点，输出轮廓、厚度、缺陷全貌，适合机器人集成（具身智能） |
|
共同优势 |
完全非接触、无辐射、无激光伤害、无消耗件、LED 光源长寿命＞10000h，适配机器臂、横动机构、自动化工位集成 |
|
AIM Systems产品系列
按照三条不同技术路线，从点测量到面阵扫描，从单层到多层，提供完整膜厚检测产品线。

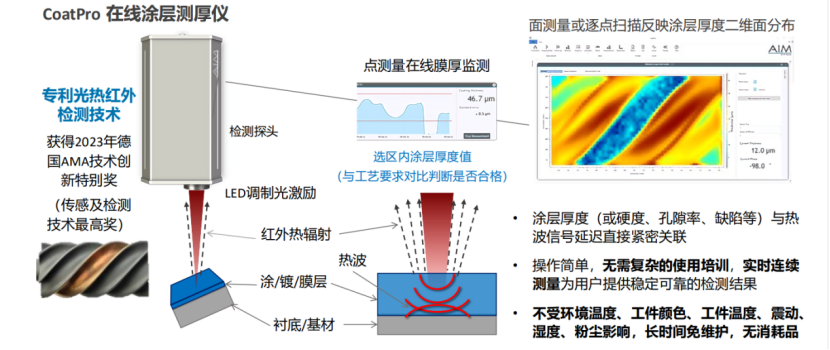

一、CoatPro专利光热红外检测技术
1.1 CoatPro 点式涂层测厚仪 经典点式测量 · 工业在线首选
适用于各种材料上的各种涂层测厚，底材材质不限（金属、塑料、玻璃、橡胶、复合材料等），涂料种类不限（油漆、粉末涂料、水性涂料、镀层、油墨、胶黏剂等）。可在曲面、粗糙表面和各种厚度基底上测量，支持异形工件及工件内壁膜厚测量。
|
参数项 |
规格说明 |
|
重复精度 |
±1%（典型值），亚微米至微米级 |
|
测量范围 |
1 ~ 2000 μm（可扩展） |
|
工作距离 |
100 ± 80 mm |
|
探测角度 |
±70° |
|
测量时间 |
< 0.5 s（典型值） |
|
产品尺寸/重量 |
33×17×10 cm / 约4 kg |

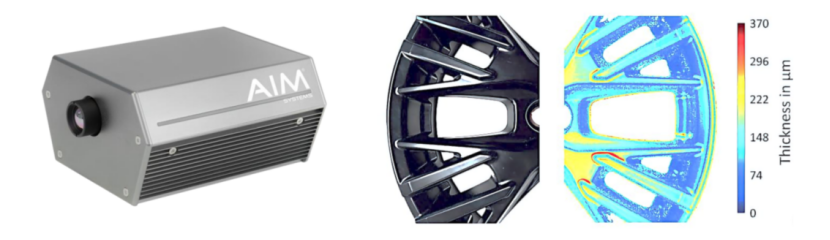

1.2 CoatPro XD 面阵涂层测厚仪 640×480面阵 · 30万测量点实时成像
采用专利光热红外技术实现面阵测量，640×480像素对应307,200个测量点，可直观呈现涂层厚度二维面分布。适用于吸收光且涂层与基材存在热学性质差异的材料表面有机和无机涂/镀层、油墨、粉末涂料、UV固化涂料、粘合剂等。
|
参数项 |
规格说明 |
|
可测范围 |
10 ~ 800 μm（干膜典型值，可拓展） |
|
重复精度 |
< 3%（典型值） |
|
测量方式 |
面阵测量，640×480像素，307,200个测量点 |
|
工作距离 |
200 ~ 1200 mm（可定制） |
|
激励光源 |
LED面阵光源，近红外非相干光，寿命超10000小时 |

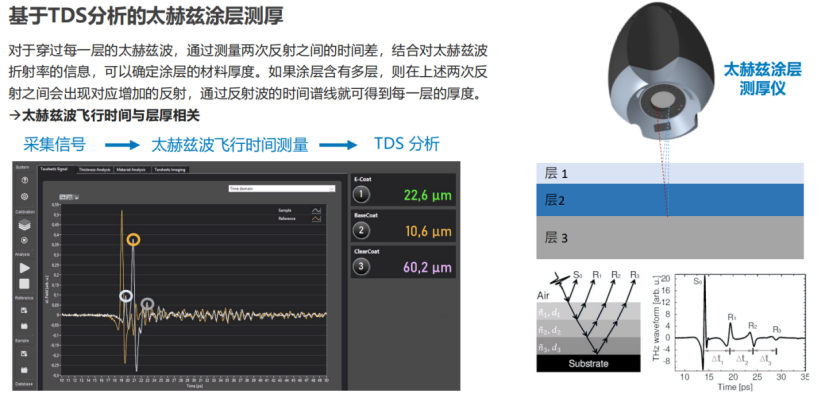

二、TDS分析的太赫兹涂层测厚技术
2.1 CoatPro MLT 点式多层涂层测厚仪 太赫兹TDS · 一次测量分析8层
基于TDS分析的太赫兹涂层测厚技术，通过测量太赫兹波穿过每一层后的飞行时间差，结合折射率信息确定每层厚度。一次测量即可获取多层涂层膜厚数据，量程可达5mm，适用于非金属涂层及膜层（固化前及固化后）。
|
参数项 |
规格说明 |
|
重复精度 |
< ±1 μm（典型值） |
|
测量范围 |
5 ~ 5000 μm |
|
测点直径 |
500 μm |
|
可测层数 |
最多8层 |
|
工作距离 |
80 mm |
|
测量时间 |
< 1s（典型值） |
|
探头重量 |
约3 kg（295×220×220 mm） |

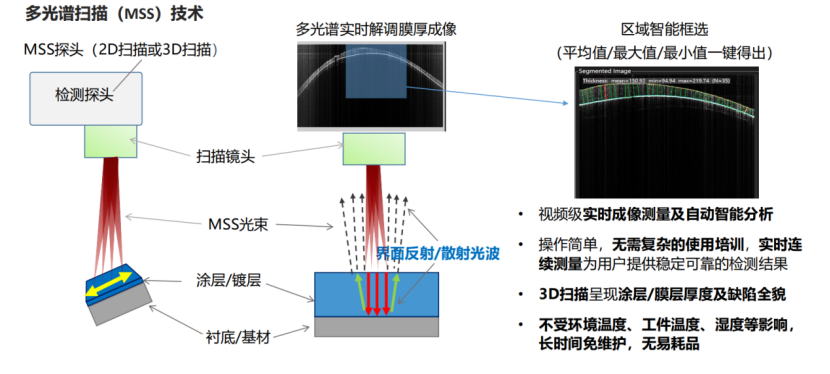

三、多光谱扫描（MSS）技术

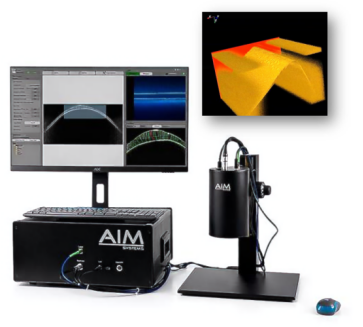

3.1 CoatPro MSS 扫描多层涂层测厚仪 多光谱实时成像 · 视频级精度扫描
采用多光谱扫描（MSS）技术，实现视频级实时成像测量及自动智能分析。3D扫描呈现涂层/膜层厚度及缺陷全貌，测点直径仅10μm，扫描帧率1-50帧/s，适合塑料、陶瓷、有机涂料等非金属薄膜及涂层的精密检测。
|
参数项 |
规格说明 |
|
重复精度 |
< ±2 μm（典型值） |
|
测量范围 |
10 ~ 4000 μm（典型值） |
|
测点直径 |
10 μm |
|
工作距离 |
≥ 40 mm（容差约±5 mm） |
|
扫描帧率 |
1 ~ 50 帧/s |
|
测量视野 |
2D扫描：≤12mm / 3D扫描：12×12 mm² |
为什么选择 AIM Systems
- 无损无接触：干膜、湿膜均可实时测量，可预测固化后干膜厚度
- 基材 / 涂料兼容性极强：金属、塑料、橡胶、玻璃、复合材料；油漆、粉末、油墨、镀层、胶层全部实测验证
- 复杂工件适配：曲面、粗糙面、异形件、工件内壁均可测量
- 严苛工业环境：不受温度、湿度、粉尘、震动、工件颜色影响；支持防爆一区、二区；一体机免水冷
- 自动化友好：支持工业总线、二次开发、组态；可对接机器人（具身智能检测）；自动输出检测报告与统计
广泛应用场景
覆盖汽车制造、新能源、航空航天、科研等核心领域
✓ 汽车、机车、航空航天制造（例如车身以及零部件漆层的厚度测量）
✓ 塑料涂装（例如塑料外壳、电路板、汽车内饰/外饰上的涂层厚度测量）
✓ 卷材涂装（例如钢卷和铝卷表面镀膜或涂层厚度的测量）
✓ 粉末涂装（例如在粉末涂装加热烘烤前对膜厚进行测量）
✓ 锂电涂布（例如在锂电池电极片上对涂层厚度及孔隙率测量）
✓ 其他涂装（例如橡胶或者复合材料上的涂层及粘合剂层厚度测量）
✓ 除在各类涂装产线实时在线使用以外，亦可用于实验室检测

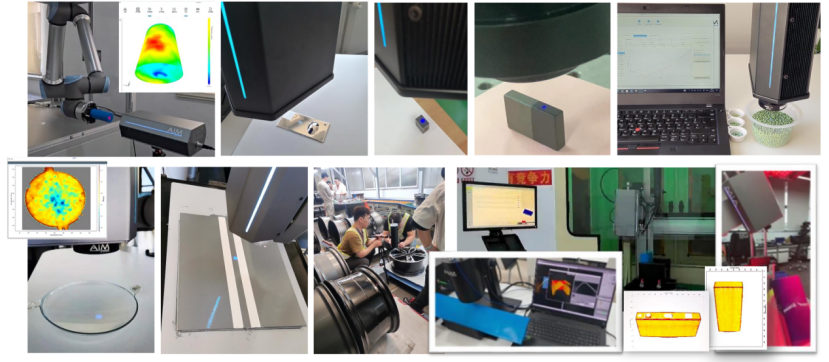

典型应用案例

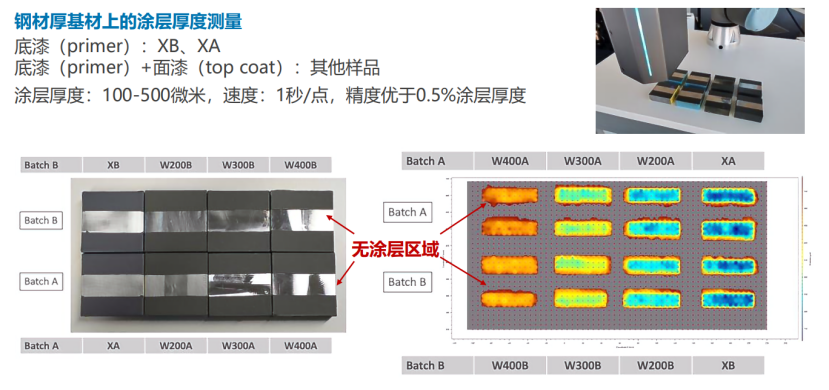

案例 1：钢结构防腐涂层检测

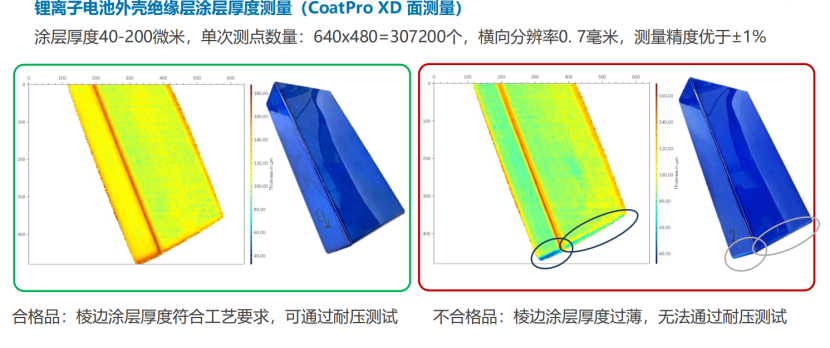

案例 2：新能源壳体绝缘涂层检测

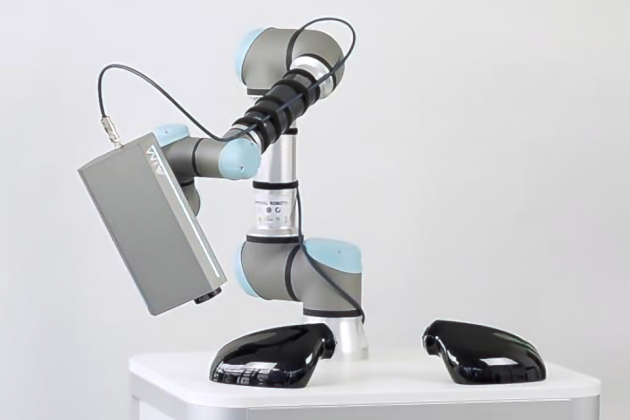

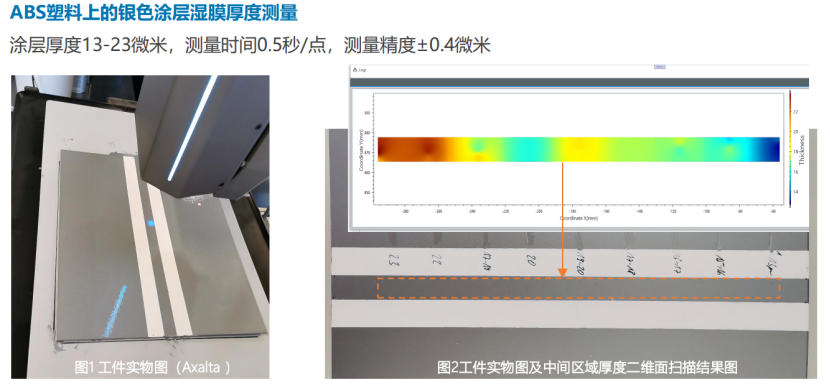

案例 3：汽车高分子部件涂层检测

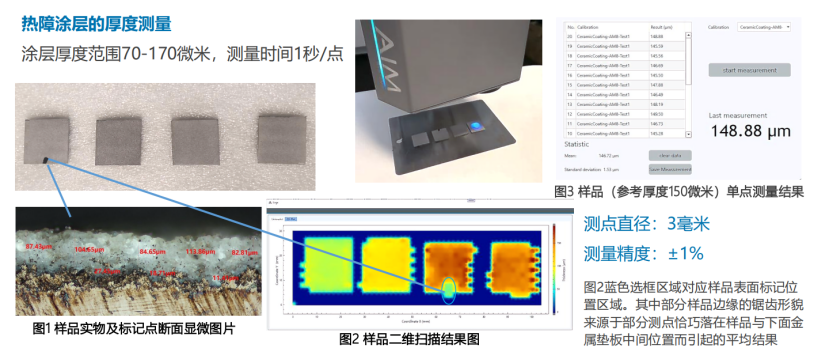

案例 4：航空高温功能涂层检测

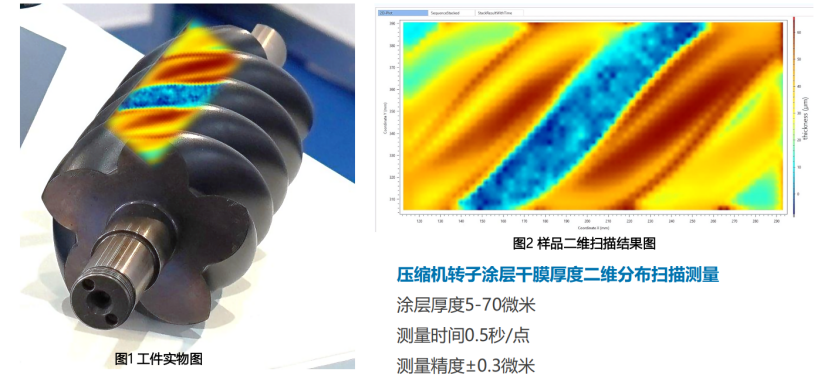

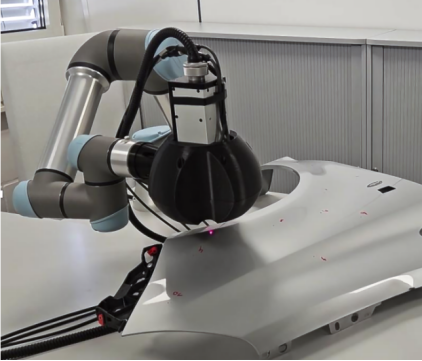

案例 5：复杂异形曲面涂层自动化检测

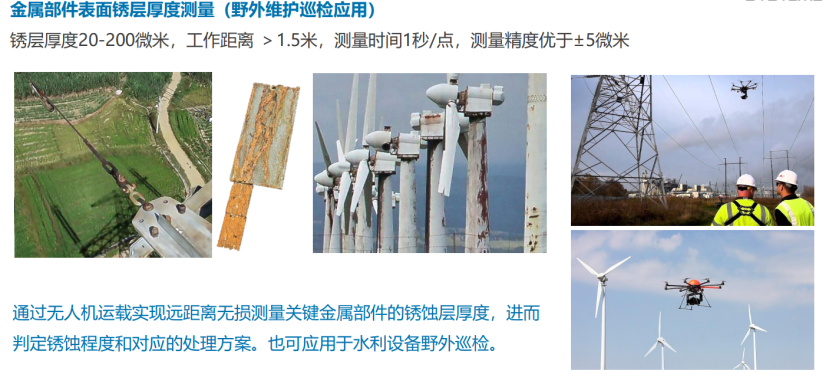

案例 6：风电 / 电力构件无人机锈蚀层远距离巡检

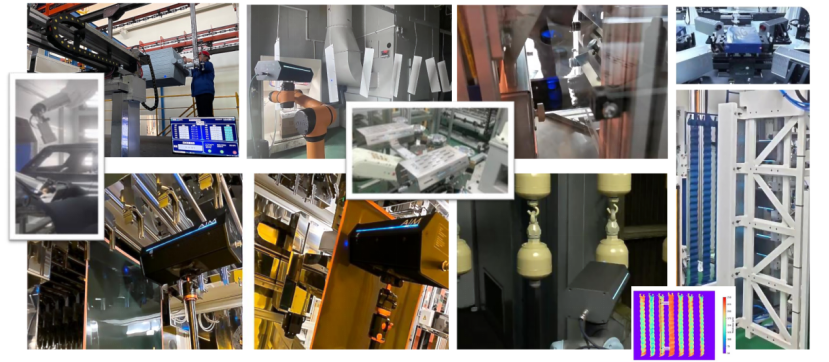

为智能制造助力
无论您是产线质检、实验室研发还是科研探索，AIM Systems 都有适合的膜厚测量方案。欢迎联系我们获取专属解决方案。
